언리얼 GAS 시작

이득우 님의 강의 와 다른 개발자가 정리해놓은 문서를 보고 정리한 내용입니다.

자세하고 정확한 내용은 위 링크를 참조하세요

시리즈

GAS 기초

GAS 캐릭터 제작 기초

어트리뷰트와 게임플레이 이펙트

  • 언리얼 GAS 캐릭터 어트리뷰트
  • 언리얼 GAS 게임플레이 이펙트
  • 언리얼 GAS 어트리뷰트와 UI 연동

GAS의 활용

  • 언리얼 GAS 아이템 상자 구현
  • 언리얼 GAS 광역 스킬 구현

이번 포스트에서는 아래 3가지의 방법을 통해 액터의 움직임을 구현해보면서 GAS 프레임워크의 사용 방식에 대해 알아보고, 각 방식에 따른 차이점을 살펴보겠다.

  • 액터 기능 확장
  • Game Ability System 사용
  • Game Ability System + Gameplay Tag 사용

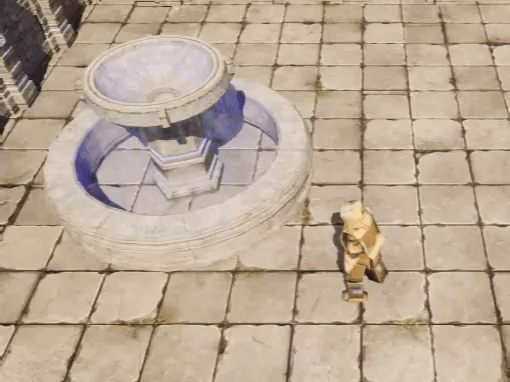

액터로는 분수대, 움직임은 3초간 제자리 회전/정지를 기준으로 제작하였다.

액터 기능 확장

GAS 프레임워크 없이 URotatingMovementComponent을 직접 사용하여 구현

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

UCLASS()
class ARENABATTLEGAS_API AABGASFountain : public AABFountain
{
	GENERATED_BODY()

public:
	AABGASFountain();

protected:
	virtual void PostInitializeComponents() override;
	virtual void BeginPlay() override;

	virtual void TimerAction();

protected:
	UPROPERTY(VisibleAnywhere, Category=Movement)
	TObjectPtr<URotatingMovementComponent> RotatingMovement;

	UPROPERTY(EditAnywhere, Category=Timer)
	float ActionInterval;

	FTimerHandle ActionTimer;
};

void AABGASFountain::BeginPlay()
{
	Super::BeginPlay();

	GetWorld()->GetTimerManager().SetTimer(ActionTimer, this, &AABGASFountain::TimerAction, ActionInterval, true, 0.0f);
}

void AABGASFountain::TimerAction()
{
	if(!RotatingMovement->IsActive())
	{
		RotatingMovement->Activate();
	}
	else
	{
		RotatingMovement->Deactivate();
	}
}

Game Ability System 사용

GAS 프레임워크를 이용하여 움직임을 구현하기 위해서는, 아래 두 개념을 먼저 이해해야 한다.

  • Ability System Component
  • Game Ability

Ability System Component

  • 게임플레이 어빌리티 시스템을 관리하는 컴포넌트
  • 액터 당 하나만 부착 가능
  • 액터는 이를 통하여 Gameplay Ability를 발동시킬 수 있음
  • 해당 컴포넌트를 부착한 액터 사이에 Game Ability System에 의한 상호작용이 가능해짐

Game Ability

  • Ability System Component에 등록되어 발동시킬 수 있는 액션
  • 발동 과정
    • Ability System Component에 등록 : AbilitySystemComponent->GiveAbility()
    • 액션 발동 : AbilitySystemComponent->TryActivateAbility()
    • 발동된 ability 내부에서는 SpecHandle, ActorInfo, ActivationInfo를 활용하여 요구사항 구현
  • 주요 메서드
    • CanActivateAbility
    • ActivateAbility
    • CancelAbility
    • EndAbility

위 두 개념을 이용하여 맨 처음과 동일한 움직임을 구현하면 아래와 같다.

  1. GameplayAbility를 상속하여 어빌리티 클래스 생성
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

UCLASS()
class ARENABATTLEGAS_API UABGA_Rotate : public UGameplayAbility
{
	GENERATED_BODY()

	virtual void ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData) override;
	virtual void CancelAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo, bool bReplicateCancelAbility) override;

};
void UABGA_Rotate::ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo,
                                   const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData)
{
	Super::ActivateAbility(Handle, ActorInfo, ActivationInfo, TriggerEventData);

	if(auto Avatar = ActorInfo->AvatarActor.Get())
	{
		if(auto RotatingMovement = Avatar->GetComponentByClass(URotatingMovementComponent::StaticClass()))
		{
			RotatingMovement->Activate();
		}
	}
}

void UABGA_Rotate::CancelAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo,
	const FGameplayAbilityActivationInfo ActivationInfo, bool bReplicateCancelAbility)
{
	Super::CancelAbility(Handle, ActorInfo, ActivationInfo, bReplicateCancelAbility);
    // 생략
}
  1. 액터에 컴포넌트 부착 및 인터페이스 구현
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

UCLASS()
class ARENABATTLEGAS_API AABGASFountain : public AABFountain, public IAbilitySystemInterface
{
	GENERATED_BODY()
public:
	AABGASFountain();

	virtual UAbilitySystemComponent* GetAbilitySystemComponent() const override; // pure virtual
	//...
	UPROPERTY(VisibleAnywhere, Category=Ability)
	TObjectPtr<UAbilitySystemComponent> AbilitySystemComponent;
	UPROPERTY(VisibleAnywhere, Category=Ability)
	TObjectPtr<URotatingMovementComponent> RotatingMovement;

	UPROPERTY(EditAnywhere, Category=Timer)
	float ActionInterval;

	FTimerHandle ActionTimer;
};

UAbilitySystemComponent* AABGASFountain::GetAbilitySystemComponent() const
{
	return AbilitySystemComponent;
}
  1. 부착된 컴포넌트에 어빌리티 등록 및 발동
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24


void AABGASFountain::PostInitializeComponents()
{
	Super::PostInitializeComponents();

	AbilitySystemComponent->InitAbilityActorInfo(this, this);
	FGameplayAbilitySpec RotateSpec(UABGA_Rotate::StaticClass());
	AbilitySystemComponent->GiveAbility(RotateSpec);
}

void AABGASFountain::TimerAction()
{
	if(auto RotateSpec = AbilitySystemComponent->FindAbilitySpecFromClass(UABGA_Rotate::StaticClass()))
	{
		if(!RotateSpec->IsActive())
		{
			AbilitySystemComponent->TryActivateAbility(RotateSpec->Handle);
		}
		else
		{
			AbilitySystemComponent->CancelAbilityHandle(RotateSpec->Handle);
		}
	}
}

Game Ability System + Gameplay Tag 사용

게임플레이 태그 없이 Game Ability System만을 사용하여 구현하는 경우, GAS 프레임워크의 장점을 최대로 활용할 수 없다. Gameplay Tag가 무엇인지 먼저 알아보자

Gameplay Tags

FGameplayTag란 Parent.Child.Grandchild...와 같이 계층적 형태로 등록/관리되는 이름을 의미한다. GameplayTagManager에 의해 등록된다. 이러한 태그들을 이용하여 클래스들을 분류하고, 상태를 효과적으로 추적할 수 있다.

상태 추적을 위해 bool값이나 enum을 두고 해당 값을 기준으로 조건문을 통해 상태를 확인하던 방식들은, 해당 오브젝트가 Gameplay Tag를 가지고있는지 여부로 대체할 수 있다.

한편 여러개의 Tag들은 Tarray보다는 FGameplayTagContainer를 이용하여 관리하는 것이 좋다. 언제든 배열 형태로 태그들을 받아볼 수 있을 뿐만 아니라, 여러 메서드를 통해 태그 관리를 쉽게 할 수 있기 때문이다.

GAS 프레임워크는 Gameplay Tag와 매우 친화적이다. UAbilitySystemComponent가 IGameplayTagAssetInterface를 구현하기 때문에 Ability System Component에 직접 태그를 지정할 수 있을 뿐만 아니라, 아래와 같이 GameplayAbility의 여러 상태들을 태그 컨테이너로 관리할 수 있도록 구현해두었기 때문이다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

// GameplayAbility.h
    /** Abilities with these tags are cancelled when this ability is executed */
    UPROPERTY(EditDefaultsOnly, Category = Tags, meta=(Categories="AbilityTagCategory"))
    FGameplayTagContainer CancelAbilitiesWithTag;

    /** Abilities with these tags are blocked while this ability is active */
    UPROPERTY(EditDefaultsOnly, Category = Tags, meta=(Categories="AbilityTagCategory"))
    FGameplayTagContainer BlockAbilitiesWithTag;

    /** Tags to apply to activating owner while this ability is active. These are replicated if ReplicateActivationOwnedTags is enabled in AbilitySystemGlobals. */
    UPROPERTY(EditDefaultsOnly, Category = Tags, meta=(Categories="OwnedTagsCategory"))
    FGameplayTagContainer ActivationOwnedTags;

또한 게임플레이 태그를 활용하면, 액터 클래스에서 Gameplay Ability 클래스에 대한 정보가 없어도 동일한 요구사항을 구현할 수 있기 때문에 코드 간 낮은 의존성을 유지시킬 수 있다는 장점이 있다.

게임플레이 태그를 활용하면 동일한 요구 사항을 아래와 같이 구현할 수 있다.

  1. 태그 생성
1
2
3
4
5

// DefaultGameplayTags.ini
[/Script/GameplayTags.GameplayTagsSettings]
//...
+GameplayTagList=(Tag="Actor.Action.Rotate",DevComment="")
+GameplayTagList=(Tag="Actor.State.IsRotating",DevComment="")
  1. 태그를 쉽게 얻어오기 위한 매크로 작성
1
2
3

// ABGameplayTag.h
#define ABTAG_ACTOR_ROTATE FGameplayTag::RequestGameplayTag(FName("Actor.Action.Rotate"))
#define ABTAG_ACTOR_ISROTATING FGameplayTag::RequestGameplayTag(FName("Actor.State.IsRotating"))
  1. Gameplay Ability에 태그 등록
1
2
3
4
5
6

UABGA_Rotate::UABGA_Rotate()
{
	AbilityTags.AddTag(ABTAG_ACTOR_ROTATE);
	// 활성화될 때 아래 태그가 심어짐
	ActivationOwnedTags.AddTag(ABTAG_ACTOR_ISROTATING);
}
  1. 태그를 활용한 어빌리티 등록 및 활성화
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

// ABGASFountain.h
	UPROPERTY(EditAnywhere, Category=GAS)
	TArray<TSubclassOf<UGameplayAbility>> Abilities;

// 구현부
void AABGASFountain::PostInitializeComponents()
{
	Super::PostInitializeComponents();

	AbilitySystemComponent->InitAbilityActorInfo(this, this);
	for (auto Element : Abilities)
	{
		FGameplayAbilitySpec Spec(Element);
		AbilitySystemComponent->GiveAbility(Spec);
	}
}

void AABGASFountain::TimerAction()
{
	FGameplayTagContainer TargetTag(ABTAG_ACTOR_ROTATE);

	if(!AbilitySystemComponent->HasMatchingGameplayTag(ABTAG_ACTOR_ISROTATING))
	{
		AbilitySystemComponent->TryActivateAbilitiesByTag(TargetTag);
	}
	else
	{
		AbilitySystemComponent->CancelAbilities(&TargetTag);
	}
}

이후 AABGASFountain cpp 클래스를 상속하는 블루프린트 클래스를 만든 후, Details 패널에서 알맞은 액티비티를 Abilities에 넣어주면 된다.

정리

회전하는 분수대를 세 가지의 방법으로 구현

  1. 액터의 기능 확장
  2. GAS : 새로운 클래스(ability)를 만들어 액터로부터 기능 분리
  3. GAS + Gameplay Tags : 태그를 활용해 액터와 ability 간 의존성 제거

GAS와 Gameplay Tags를 같이 사용했을 때의 좋은 점

  1. 액터의 역할 최소화
  2. 의존성 제거. 유지보수가 쉬워지고, 재사용성이 높아짐
  3. 확장성 + 타직군 과의 협업 용이
