언리얼 GAS 공격 판정 시스템 구현

이득우 님의 강의 와 다른 개발자가 정리해놓은 문서를 보고 정리한 내용입니다.

자세하고 정확한 내용은 위 링크를 참조하세요

시리즈

GAS 기초

GAS 캐릭터 제작 기초

어트리뷰트와 게임플레이 이펙트

언리얼 GAS 캐릭터 어트리뷰트
언리얼 GAS 게임플레이 이펙트
언리얼 GAS 어트리뷰트와 UI 연동

GAS의 활용

언리얼 GAS 아이템 상자 구현
언리얼 GAS 광역 스킬 구현

이번 포스트에서는 GAS의 Gameplay Event와 TargetActor를 이용하여, 공격 판정 시점을 GAS에 전달해보고, 공격 판정을 구현해보겠다.

Gameplay Event

GAS에서는 특정 이벤트에 대해 GameplayTag를 지정하여, 해당 이벤트가 발했음을 GAS에게 알릴 수 있는 기능이 있다. 이를 GameplayEvent라고 한다. 아래 표는 GameplayEvent를 사용하여 GAS에서 어떠한 것을 할 수 있을지 나타낸 것이다.

메서드	설명
UAbilitySystemBlueprintLibrary::SendGameplayEventToActor	특정 이벤트가 발생했을 때, 이를 액터에게 알리고 이를 사용하여 GameplayAbility를 활성화시킬 수 있다.
UAbilityTask_WaitGameplayEvent::WaitGameplayEvent	특정 이벤트가 발생할 때까지 Task를 기다리게한다. 해당 이벤트에 대한 다양한 정보를 기다리고 있는 어빌리티에 전달할 수 있다.

이 중 SendGameplayEventToActor 메서드를 이용하여 공격 판정을 위한 어빌리티를 활성화하는 방법에 대해 알아보겠다. 아래와 같은 순서로 이를 구현할 것이다.

게임플레이 이벤트를 위한 게임플레이 태그 생성
Custom 애님 노티파이 생성 및 애니메이션에 노티파이 지정
새로운 게임플레이 어빌리티 생성 및 Trigger 이벤트 태그 지정

이벤트 태그 생성

Character.Action.PunchKick으로 이벤트를 위한 게임플레이 태그 생성

노티파이 생성 및 이벤트 전달

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34


class ARENABATTLEGAS_API UAnimNotify_OnPunchKick : public UAnimNotify
{
	GENERATED_BODY()
public:
	UAnimNotify_OnPunchKick();

protected:
	virtual FString GetNotifyName_Implementation() const override;
	virtual void Notify(USkeletalMeshComponent* MeshComp, UAnimSequenceBase* Animation, const FAnimNotifyEventReference& EventReference) override;

	UPROPERTY(EditAnywhere)
	FGameplayTag TriggerGameplayTag;
};

FString UAnimNotify_OnPunchKick::GetNotifyName_Implementation() const
{
	return TEXT("OnGASAttackHit");
}

void UAnimNotify_OnPunchKick::Notify(USkeletalMeshComponent* MeshComp, UAnimSequenceBase* Animation,
	const FAnimNotifyEventReference& EventReference)
{
	Super::Notify(MeshComp, Animation, EventReference);

	if(MeshComp)
	{
		AActor* Owner = MeshComp->GetOwner();
		if(Owner)
		{
			FGameplayEventData EmptyPayload;
			UAbilitySystemBlueprintLibrary::SendGameplayEventToActor(Owner, TriggerGameplayTag, EmptyPayload);
		}
	}
}

위와 같이 SendGameplayEventToActor 메서드를 이용하여 애니메이션이 재생중인 액터에 이벤트를 전달한다.

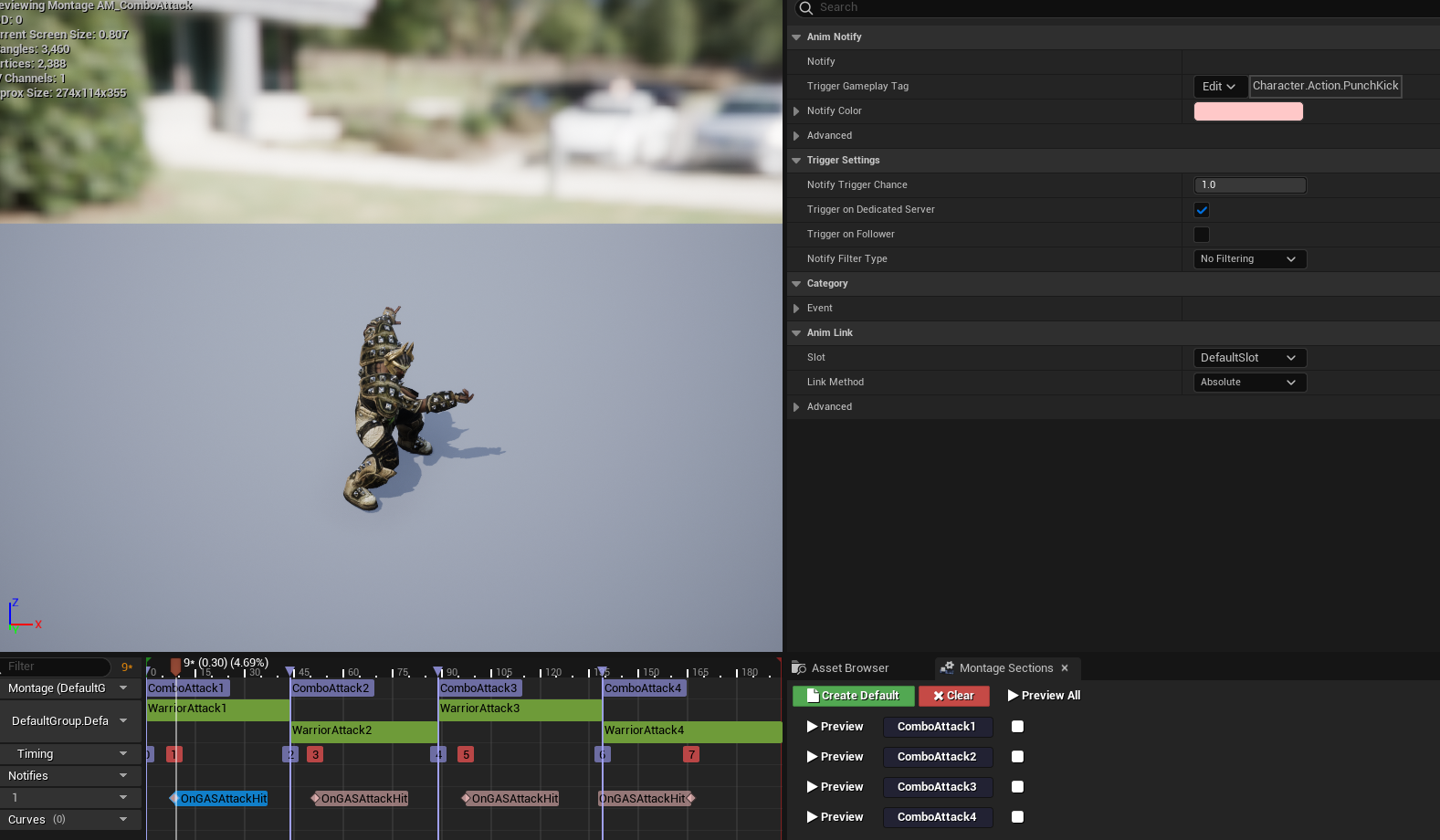

이후 아래와 같이 애니메이션 에셋에서 애님노티파이를 지정 후, 애님노티파이 세부 창에서 이벤트 태그를 지정한다.

어빌리티 생성 및 Trigger

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


UABGameplayAbility_HitPunchKick::UABGameplayAbility_HitPunchKick()
{
	InstancingPolicy = EGameplayAbilityInstancingPolicy::InstancedPerActor;
}

void UABGameplayAbility_HitPunchKick::ActivateAbility(const FGameplayAbilitySpecHandle Handle,
	const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo,
	const FGameplayEventData* TriggerEventData)
{
	Super::ActivateAbility(Handle, ActorInfo, ActivationInfo, TriggerEventData);

	UE_LOG(LogABGAS, Log, TEXT("PunchKick notify triggered ability!"));
}

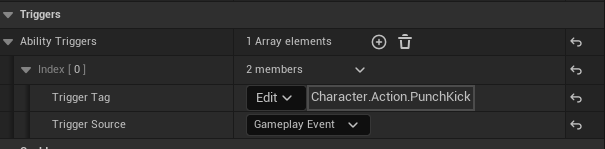

위와 같이 어빌리티를 생성한 후, 이를 상속하는 블루프린트 클래스를 만들어 Trigger Tag를 지정해준다.

이제 게임을 실행시켜 공격을 해보면, 로그가 찍히는 것을 확인할 수 있다.

Target Actor

TargetActor란 Ability의 대상을 지정하는 것을 도와주는 역할을 하는 액터를 말한다. 타겟액터는 일반적으로 Ability Task에 의해 스폰되며, TargetData를 만들어 Ability Task로 전달하는 역할을 한다. 또한 내부에 TSubclassOf<AGameplayAbilityWorldReticle> ReticleClass 멤버 변수를 가지고 있기 때문에, 타겟의 위치를 화면에 시각화하거나 탄흔을 나타내는데에 쉽게 이용할 수 있다.

주의!
타겟액터는 기본적으로 어빌리티가 활성화될 때마다 스폰되기 때문에 그리 효율적이지는 않다. 따라서 최적화를 위해서라면 AGameplayAbilityTargetActor 클래스의 하위클래스를 만들어 액터를 수정하거나, 비슷한 역할을 하는 다른 액터(혹은 블루프린트)를 만들어 spawn cost를 피하는 것이 좋다. 다만 멀티플레이 게임에서의 Target 레플리케이션이 어떻게 구현될 수 있을지 파악하기에는 매우 좋은 클래스이다.

이번 섹션에서는 위에서 구현한 PunchKick 어빌리티가 활성화되었을 때, 플레이어 앞 일정 범위에 다른 캐릭터가 있을 경우를 감지할 수 있도록 구현해볼 것이다. 요구 조건은 아래와 같다.

공격중인 플레이어 전방으로 지름이 50인 구를 100만큼 trace시켜 피격 가능한 물체가 있는지 확인
DrawDebug로 공격 판정 확인
범위 내 여러 액터 감지

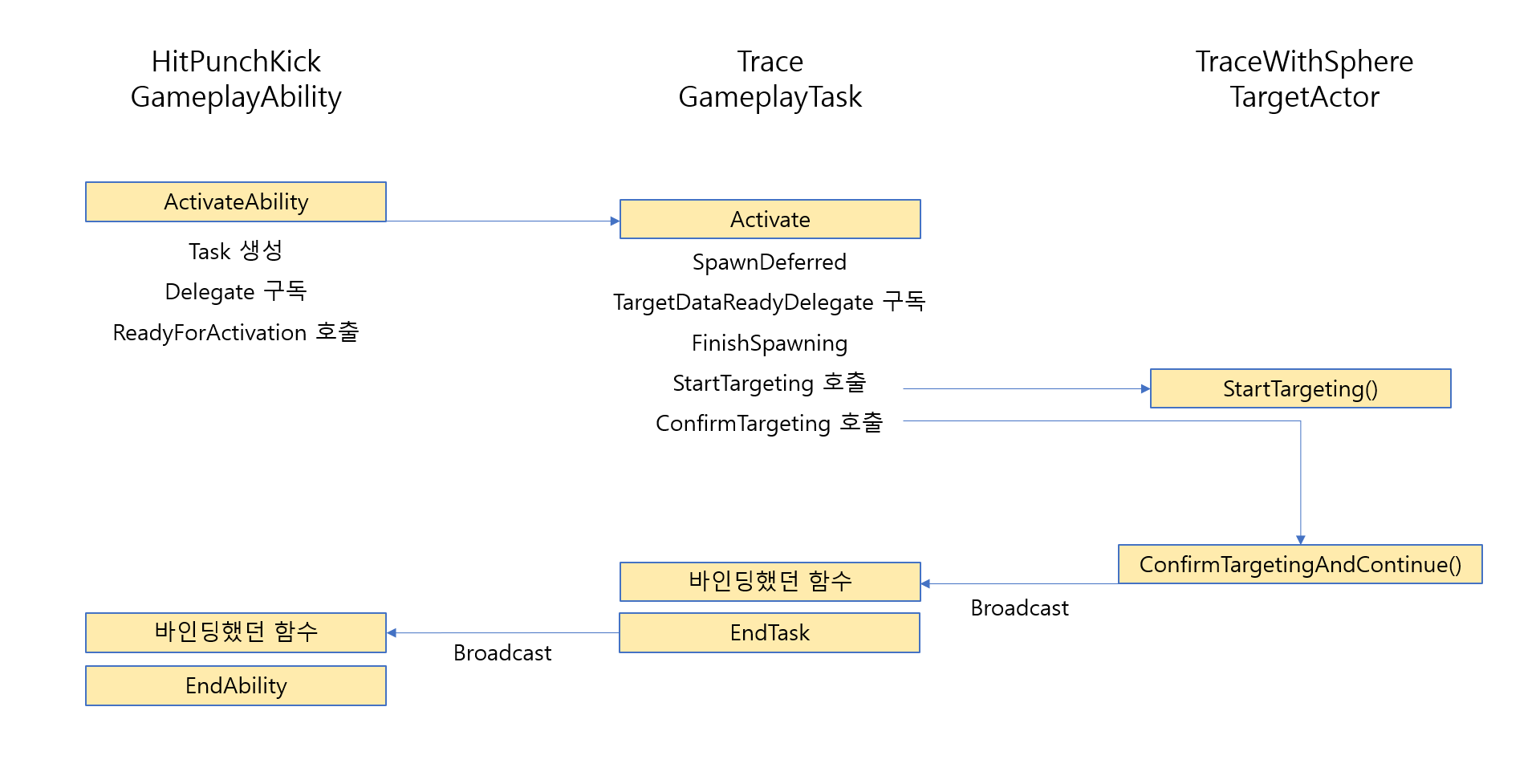

이를 아래와 같은 구조로 구현하였다. 다만 GameplayAbility에서 Task를 생성하고 delegate를 바인딩하는 부분은 블루프린트에서 진행하였다. 이를 위해 이전포스트와 마찬가지로 Task에서 CreateTask 메서드를 전역으로 선언해주었다.

Task 구현

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31



DECLARE_DYNAMIC_MULTICAST_DELEGATE_OneParam(FTraceTaskDelegate, const FGameplayAbilityTargetDataHandle&, DataHandle);
/**
 *
 */
UCLASS()
class ARENABATTLEGAS_API UABAbilityTask_Trace : public UAbilityTask
{
	GENERATED_BODY()
public:
	UABAbilityTask_Trace();

	UFUNCTION(BlueprintCallable, Category="Abiltiy|Task", meta=(
		DisplayName = "TraceSphere", HidePin = "OwningAbility", DefaultToSelf = "OwningAbility", BlueprintInternalUseOnly=true))
	static UABAbilityTask_Trace* CreateTask(UGameplayAbility* OwningAbility, TSubclassOf<AGameplayAbilityTargetActor> TargetActorType);

// 중략

protected:
	void OnTargetDataReady(const FGameplayAbilityTargetDataHandle& DataHandle);

	UPROPERTY()
	TSubclassOf<AGameplayAbilityTargetActor> TargetActor;

	UPROPERTY()
	TObjectPtr<AGameplayAbilityTargetActor> SpawnedTargetActor;

public:
	UPROPERTY(BlueprintAssignable)
	FTraceTaskDelegate OnComplete;
};

TargetActor의 타입정보를 담는 변수 TargetActor와 인스턴스를 가르키는 포인터 SpawnedTargetActor를 이용하여 타겟액터를 관리한다. 이때 GC의 부담을 덜어주기 위해 OnDestroy 메서드를 오버라이딩하여 타겟액터 인스턴스를 해제하였다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49



UABAbilityTask_Trace* UABAbilityTask_Trace::CreateTask(UGameplayAbility* OwningAbility, TSubclassOf<AGameplayAbilityTargetActor> TargetActorType)
{
	auto NewTask = NewAbilityTask<UABAbilityTask_Trace>(OwningAbility);
	NewTask->TargetActor = TargetActorType;
	return NewTask;
}

void UABAbilityTask_Trace::Activate()
{
	Super::Activate();

	// spawn target actor differed
	SpawnedTargetActor = Ability->GetWorld()
		->SpawnActorDeferred<AGameplayAbilityTargetActor>(TargetActor, FTransform::Identity, nullptr, nullptr,
			ESpawnActorCollisionHandlingMethod::AlwaysSpawn);
	SpawnedTargetActor->TargetDataReadyDelegate.AddUObject(this, &ThisClass::OnTargetDataReady);

	auto AbilitySystem = AbilitySystemComponent.Get();
	if(AbilitySystem)
	{
		SpawnedTargetActor->FinishSpawning(AbilitySystem->GetAvatarActor()->GetTransform());
		AbilitySystem->SpawnedTargetActors.Push(SpawnedTargetActor);
		SpawnedTargetActor->StartTargeting(Ability);
		SpawnedTargetActor->ConfirmTargeting();
	}

	SetWaitingOnAvatar();
}

void UABAbilityTask_Trace::OnDestroy(bool bInOwnerFinished)
{
	if(SpawnedTargetActor)
	{
		SpawnedTargetActor->Destroy();
	}

	Super::OnDestroy(bInOwnerFinished);
}

void UABAbilityTask_Trace::OnTargetDataReady(const FGameplayAbilityTargetDataHandle& DataHandle)
{
	if(ShouldBroadcastAbilityTaskDelegates())
	{
		OnComplete.Broadcast(DataHandle);
	}

	EndTask();
}

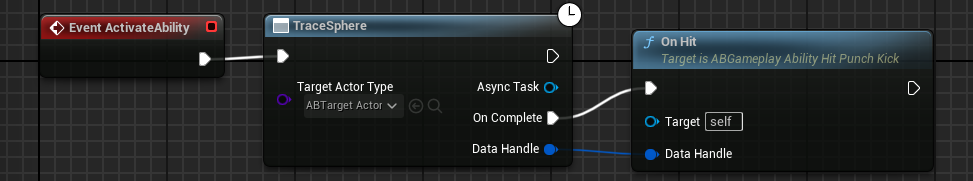

Ability 블루프린트에서 태스크 생성 및 바인딩

Task의 OnComplete 델리게이트에 OnHit 메서드를 바인딩하였다.

이때 다중공격으로 구현하기로 했으므로, OnHit 메서드를 아래와 같이 구현하였다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


void UABGameplayAbility_HitPunchKick::OnHit(const FGameplayAbilityTargetDataHandle& DataHandle)
{
	TArray<FHitResult> HitResults;
	ABGAS_LOG(LogABGAS, Log, TEXT("On Hit"));

	for(int i = 0; true; i++)
	{
		if(UAbilitySystemBlueprintLibrary::TargetDataHasHitResult(DataHandle, i))
		{
			HitResults.Push(UAbilitySystemBlueprintLibrary::GetHitResultFromTargetData(DataHandle, i));
			ABGAS_LOG(LogABGAS, Log, TEXT("Target %s detected!"), *HitResults[i].GetActor()->GetName());
		}
		else break;
	}


	EndAbility(CurrentSpecHandle, CurrentActorInfo, CurrentActivationInfo, true, false);
}

UAbilitySystemBlueprintLibrary::TargetDataHasHitResult 구현부

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


bool UAbilitySystemBlueprintLibrary::TargetDataHasHitResult(const FGameplayAbilityTargetDataHandle& TargetData, int32 Index)
{
	if (TargetData.Data.IsValidIndex(Index))
	{
		FGameplayAbilityTargetData* Data = TargetData.Data[Index].Get();
		if (Data)
		{
			return Data->HasHitResult();
		}
	}
	return false;
}

TargetActor 구현

GAS가 기본으로 제공하는 AGameplayAbilityTargetActor_Radius의 구조를 차용하여 구현하였다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23


UCLASS()
class ARENABATTLEGAS_API AABTargetActor_TraceWithSphere : public AGameplayAbilityTargetActor
{
	GENERATED_BODY()

public:
	AABTargetActor_TraceWithSphere();

	virtual void StartTargeting(UGameplayAbility* Ability) override;
	virtual void ConfirmTargetingAndContinue() override;

	/** Radius of detecting sphere that used for tracing. */
	float Radius;
	/** Trace length (End - Start). */
	float Range;

	UPROPERTY(BlueprintReadWrite, EditAnywhere, Category = Debug)
	bool bShowDebug;

protected:
	virtual TArray<TWeakObjectPtr<AActor> >	PerformTrace(const FVector& Origin);
	virtual FGameplayAbilityTargetDataHandle MakeTargetData(const TArray<TWeakObjectPtr<AActor>>& Actors, const FVector& Origin) const;
};

Task에서 ConfirmTargeting이 호출되면, ConfirmTargetingAndContinue가 호출스택에 싸이고 내부에서 Trace를 수행한 후 타겟 데이터를 만들어 이를 브로드캐스트시킨다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82


void AABTargetActor_TraceWithSphere::StartTargeting(UGameplayAbility* Ability)
{
	Super::StartTargeting(Ability);

	SourceActor = Ability->GetCurrentActorInfo()->AvatarActor.Get();
	bShowDebug = true;

	// 추후에 지정 가능하게 변경 예정
	Radius = 50.0f;
	Range = 100.0f;
}

void AABTargetActor_TraceWithSphere::ConfirmTargetingAndContinue()
{
	if (SourceActor)
	{
		FVector Origin = StartLocation.GetTargetingTransform().GetLocation();
		FGameplayAbilityTargetDataHandle Handle = MakeTargetData(PerformTrace(Origin), Origin);
		TargetDataReadyDelegate.Broadcast(Handle);
	}
}

FGameplayAbilityTargetDataHandle AABTargetActor_TraceWithSphere::MakeTargetData(
	const TArray<TWeakObjectPtr<AActor>>& Actors, const FVector& Origin) const
{
	if (OwningAbility)
	{
		return StartLocation.MakeTargetDataHandleFromActors(Actors, true);
	}

	return FGameplayAbilityTargetDataHandle();
}

TArray<TWeakObjectPtr<AActor>> AABTargetActor_TraceWithSphere::PerformTrace(const FVector& Origin)
{
	TArray<TWeakObjectPtr<AActor>> ReturnActors;
	ACharacter* SourceCharacter = Cast<ACharacter>(SourceActor);

	FCollisionQueryParams Ignore_Self = FCollisionQueryParams(SCENE_QUERY_STAT(AABTargetActor_Trace), false, SourceCharacter);
	const FVector Forward = SourceCharacter->GetActorForwardVector();
	const FVector Start = SourceCharacter->GetActorLocation() + Forward * SourceCharacter->GetCapsuleComponent()->GetScaledCapsuleRadius();
	const FVector End = Start + Forward * Range;

	TArray<FHitResult> HitResults;
	bool bHit = GetWorld()->SweepMultiByChannel(
		HitResults,
		Start,
		End,
		FQuat::Identity,
		CCHANNEL_ABACTION,
		FCollisionShape::MakeSphere(Radius),
		Ignore_Self
	);

	for(FHitResult HitRes : HitResults)
	{
		AActor* HitActor = HitRes.GetActor();
		if(!ReturnActors.Contains(HitActor))
		{
			ReturnActors.Push(HitActor);
		}
	}

#if ENABLE_DRAW_DEBUG
	if(bShowDebug)
	{
		float CapsuleHalfHeight = Range / 2.0f;
		FVector CapsuleOrigin = (Start + End) / 2.0f;
		DrawDebugCapsule(GetWorld(),
			CapsuleOrigin,
			CapsuleHalfHeight,
			Radius,
			FRotationMatrix::MakeFromZ(Forward).ToQuat(),
			bHit ? FColor::Red : FColor::Green,
			false,
			2.0f
		);
	}
#endif

	return ReturnActors;
}

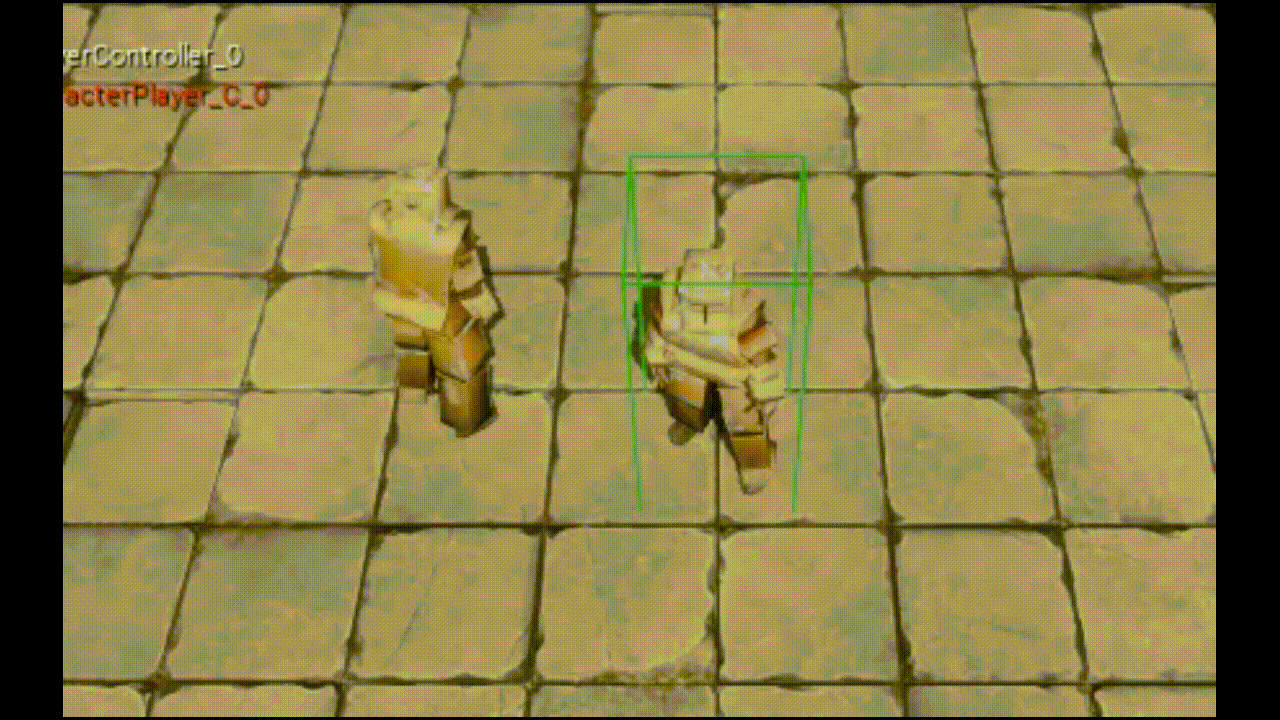

이제 공격 애니메이션이 재생될 때마다 특정 프레임에서 공격 판정이 이루어지게 된다.
