언리얼 GAS 연속 공격 구현

이득우 님의 강의 와 다른 개발자가 정리해놓은 문서를 보고 정리한 내용입니다.

자세하고 정확한 내용은 위 링크를 참조하세요

시리즈

GAS 기초

GAS 캐릭터 제작 기초

어트리뷰트와 게임플레이 이펙트

  • 언리얼 GAS 캐릭터 어트리뷰트
  • 언리얼 GAS 게임플레이 이펙트
  • 언리얼 GAS 어트리뷰트와 UI 연동

GAS의 활용

  • 언리얼 GAS 아이템 상자 구현
  • 언리얼 GAS 광역 스킬 구현

이번 포스트에서는 애니메이션 몽타주에 등록되어있는 섹션을 GAS에서는 어떻게 재생시킬 수 있는지 알아보겠다. 더불어 custom Task를 만들어보고, Ability Task를 블루프린트에서 사용하는 방식에 대해 알아보겠다.

연속공격 구현

이전 포스트에서는 UAbilityTask_PlayMontageAndWait를 이용해 애님몽타주의 첫 섹션을 재생시키는 것으로 공격 움직임을 나타냈었다. GAS의 Gameplay Ability 클래스에는 다음과 같이 섹션의 이름으로 플레이될 애니메이션을 바꿀 수 있는 메서드가 이미 정의되어 있다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

void UGameplayAbility::MontageJumpToSection(FName SectionName)
{
    check(CurrentActorInfo);

    UAbilitySystemComponent* const AbilitySystemComponent = GetAbilitySystemComponentFromActorInfo_Checked();
    if (AbilitySystemComponent->IsAnimatingAbility(this))
    {
       AbilitySystemComponent->CurrentMontageJumpToSection(SectionName);
    }
}

위 메서드를 활용하여 연속 공격을 구현해보자.

Naive

연속공격을 구현할 때 가장 기본적인 메커니즘은 아래와 같다.

  • 애님인스턴스에 애님몽타주 등록
  • 애님몽타주 섹션의 끝마다 다음 section으로 넘어갈 수 있는지 확인하는 AnimNotify(NextComboCheck) 설정
  • 공격이 끝나지 않았는데 공격 요청이 들어왔을 경우 다음 섹션으로 넘어가는 flag를 true로 설정
  • AnimNotify에서 flag 확인 후 조건에 따라 Montage_JumpToSection 메서드를 이용해 섹션 이동
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

// 공격 input에 의해 아래 함수 호출
void AMyCharacter::AttackNonEquip_Multicast_Implementation()
{
	auto animInstance = Cast<UMSBAnimInstance>(GetMesh()->GetAnimInstance());
	if(CharacterState->IsAttacking())
	{
		animInstance->SetNextComboInputOn(true);
	}
	else
	{
		CharacterState->SetAttacking(true);
		animInstance->PlayComboAnim();
	}
}

// 연속공격 애니메이션 몽타주 재생
void UMyAnimInstance::PlayComboAnim()
{
	CurrentCombo = 1;
	NextComboInputOn = false;

	Montage_Play(ComboMontage);
}

void UMyAnimInstance::AnimNotify_NextComboCheck()
{
	if(NextComboInputOn)
	{
		JumpToNextSection();
		NextComboInputOn = false;
	}
}

FName UMyAnimInstance::GetNextComboSectionName()
{
	CurrentCombo = FMath::Clamp(CurrentCombo+1, 1, MaxComboCount);
	auto NextSection = FName(*FString::Printf(TEXT("Combo%d"), CurrentCombo));
	return NextSection;
}

void UMSBAnimInstance::JumpToNextSection()
{
	auto text = GetNextComboSectionName();
	Montage_JumpToSection(text, ComboMontage);
}

GAS 이용

같은 역할을 하는 코드를 다음과 같은 점을 염두에 두고 구현해보겠다.

  • GAS 이용
  • Montage Section 데이터들을 별도 에셋으로 분리하여 관리(전체 연속 공격 수, 재생 속도 등이 바뀌더라도 코드 컴파일 없이 빠른 개발 가능)
  • 애님노티파이 대신 Timer를 이용

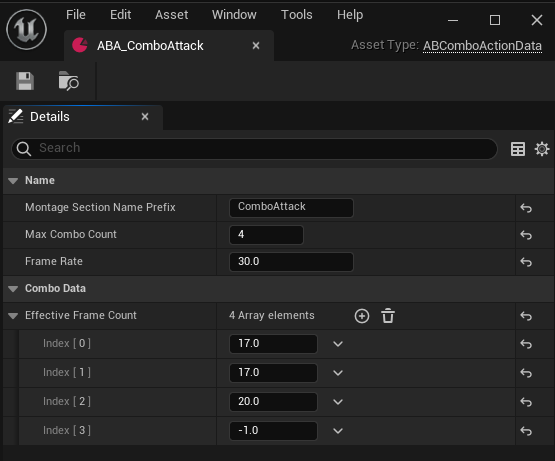

사용된 Primary Data Asset 클래스

data_asset

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68

void UABGA_Attack::ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo,
    const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData)
{
    Super::ActivateAbility(Handle, ActorInfo, ActivationInfo, TriggerEventData);

    auto Character = CastChecked<AABCharacterBase>(ActorInfo->AvatarActor.Get());
    Character->GetCharacterMovement()->SetMovementMode(EMovementMode::MOVE_None);
    CurrentComboData = Character->GetComboActionData(); // 위에서 정의한 ABA_ComboAttack을 가져옴

    UAbilityTask_PlayMontageAndWait* PlayerAttackTask = UAbilityTask_PlayMontageAndWait::CreatePlayMontageAndWaitProxy(
       this,
       FName("PlayAttack"),
       Character->GetComboActionMontage(),
       1.0f,
       GetNextSection()
    );
    PlayerAttackTask->OnCompleted.AddDynamic(this, &ThisClass::OnActionComplete);
    PlayerAttackTask->OnCompleted.AddDynamic(this, &ThisClass::OnActionInterrupted);
    PlayerAttackTask->ReadyForActivation();

    StartComboTimer();
}

void UABGA_Attack::InputPressed(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo,
    const FGameplayAbilityActivationInfo ActivationInfo)
{
    //Super::InputPressed(Handle, ActorInfo, ActivationInfo);

    if(!ComboTimerHandle.IsValid())
    {
       HasNextComboInputOn = false;
    }
    else
    {
       HasNextComboInputOn = true;
    }
}

FName UABGA_Attack::GetNextSection()
{
    CurrentCombo = FMath::Clamp(CurrentCombo + 1, 1, CurrentComboData->MaxComboCount);
    auto NextSection = FString::Printf(TEXT("%s%d"), *CurrentComboData->MontageSectionNamePrefix, CurrentCombo);
    return FName(NextSection);
}

void UABGA_Attack::StartComboTimer()
{
    int32 ComboIndex = CurrentCombo - 1;
    ensure(CurrentComboData->EffectiveFrameCount.IsValidIndex(ComboIndex));

    float ComboEffectiveTime = CurrentComboData->EffectiveFrameCount[ComboIndex] / CurrentComboData->FrameRate;
    if(ComboEffectiveTime > 0.0f)
    {
       GetWorld()->GetTimerManager()
          .SetTimer(ComboTimerHandle, this, &ThisClass::CheckComboInput, ComboEffectiveTime, false);
    }
}

void UABGA_Attack::CheckComboInput()
{
    ComboTimerHandle.Invalidate();
    if(HasNextComboInputOn)
    {
       MontageJumpToSection(GetNextSection()); // pre-defined from super class
       StartComboTimer();
       HasNextComboInputOn = false;
    }
}

Custom Ability Task

지난 포스트에서는 기본으로 제공되던 Jump 어빌리티를 이용해 점프를 구현했었다. 이 경우 상태추적이 원하는대로 쉽게 되지 않고, 태스크 없이 어빌리티에서 직접 캐릭터를 점프시켜버리기 때문에 추가 요구사항에 유연하게 대처하기 힘들다. 새로 점프 어빌리티와 태스크를 만들고 상태에 따라 다른 어빌리티의 발동을 제한하는 법을 알아보자.

구현(cpp)

이전에 언급했었던 커스텀 어빌리티 생성 패턴에 맞춰 제작하겠다.

1. 어빌리티 태스크에 작업이 완료된 후 브로드캐스팅되는 델리게이트 선언
2. 어빌리티에서 위 델리게이트에 바인딩 될 콜백 함수 선언 및 바인딩
3. 바인딩 후 ReadyForActivation 메서드를 이용해 태스크가 실행될 수 있는 상태 만들기
4. 델리게이트에 의해 호출된 메서드에서 EndAbility를 통해 어빌리티 종료

이때, 점프 태스크의 종료는 점프 애니메이션의 종료, 즉 땅에 발을 디뎠을 때 종료되는 것으로 설정하였다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68

// Task 구현부
void UABAT_JumpAndWaitForLanding::Activate()
{
    Super::Activate();

    ACharacter* Character = CastChecked<ACharacter>(GetAvatarActor());
    Character->LandedDelegate.AddDynamic(this, &ThisClass::OnLanded);
    Character->Jump();
    SetWaitingOnAvatar();
}

void UABAT_JumpAndWaitForLanding::OnDestroy(bool bInOwnerFinished)
{
    ACharacter* Character = CastChecked<ACharacter>(GetAvatarActor());
    Character->LandedDelegate.RemoveDynamic(this, &ThisClass::OnLanded);

    Super::OnDestroy(bInOwnerFinished);
}

void UABAT_JumpAndWaitForLanding::OnLanded(const FHitResult& Hit)
{
    if(ShouldBroadcastAbilityTaskDelegates())
    {
       OnComplete.Broadcast();
    }
}

// Ability 구현부
UABGA_Jump::UABGA_Jump()
{
    InstancingPolicy = EGameplayAbilityInstancingPolicy::InstancedPerActor;
}

void UABGA_Jump::ActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo,
    const FGameplayAbilityActivationInfo ActivationInfo, const FGameplayEventData* TriggerEventData)
{
    Super::ActivateAbility(Handle, ActorInfo, ActivationInfo, TriggerEventData);

    // custom ability task를 이용해 jump 구현
    auto JumpAndWaitForLandingTask = UAbilityTask::NewAbilityTask<UABAT_JumpAndWaitForLanding>(this);
    JumpAndWaitForLandingTask->OnComplete.AddDynamic(this, &ThisClass::OnLanded);
    JumpAndWaitForLandingTask->ReadyForActivation();
}

void UABGA_Jump::InputReleased(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo,
    const FGameplayAbilityActivationInfo ActivationInfo)
{
    auto Character = CastChecked<ACharacter>(ActorInfo->AvatarActor.Get());
    Character->StopJumping();

    Super::InputReleased(Handle, ActorInfo, ActivationInfo);
}

bool UABGA_Jump::CanActivateAbility(const FGameplayAbilitySpecHandle Handle, const FGameplayAbilityActorInfo* ActorInfo,
    const FGameplayTagContainer* SourceTags, const FGameplayTagContainer* TargetTags,
    FGameplayTagContainer* OptionalRelevantTags) const
{
    bool bResult = Super::CanActivateAbility(Handle, ActorInfo, SourceTags, TargetTags, OptionalRelevantTags);
    if(!bResult) return false;

    const auto Character = CastChecked<ACharacter>(ActorInfo->AvatarActor.Get());
    return (Character && Character->CanJump());
}

void UABGA_Jump::OnLanded()
{
    EndAbility(CurrentSpecHandle, CurrentActorInfo, CurrentActivationInfo, true, false);
}

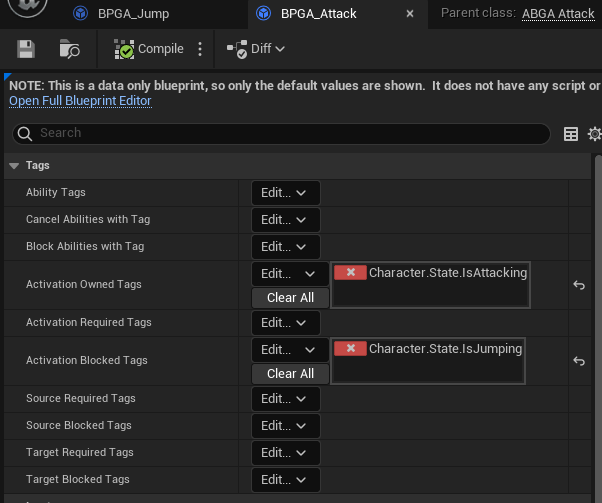

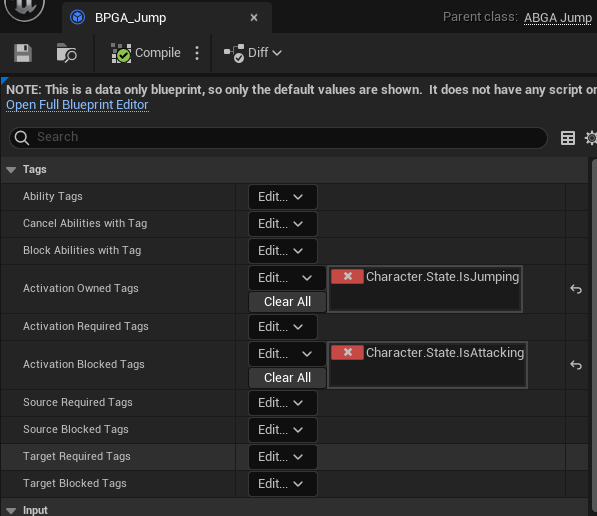

마찬가지로 태그 지정은 블루프린트에서 이루어졌다. 이때 점프 중에는 공격이 불가능, 공격 중에는 점프가 불가능하도록 구현하였는데, 이를 위해서는 Activation Blocked Tags를 지정해주면 된다.

jump_tags attack_tags

블루프린트에서 custom task 사용하기

UAbilityTask::NewAbilityTask 메서드는 블루프린트에서 호출할 수 없다. 엔진 코드를 수정해도 되지만, 여기서는 태스크 생성을 위한 별도의 static 메서드를 만든 후, 해당 메서드를 BlueprintCallable로 선언하겠다. 또한 OnComplete 델리게이트를 BlueprintAssignable로 선언하여 블루프린트에서도 태스크가 끝났다는 사실을 알 수 있도록 하겠다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

DECLARE_DYNAMIC_MULTICAST_DELEGATE(FJumpAndWaitForLandingDelegate);
/**
 *
 */
UCLASS()
class ARENABATTLEGAS_API UABAT_JumpAndWaitForLanding : public UAbilityTask
{
    GENERATED_BODY()

public:
    UABAT_JumpAndWaitForLanding();

    UFUNCTION(BlueprintCallable, Category="Abiltiy|Task", meta=(
       DisplayName = "JumpAndWaitForLanding", HidePin = "OwningAbility", DefaultToSelf = "OwningAbility", BlueprintInternalUseOnly=true))
    static UABAT_JumpAndWaitForLanding* CreateTask(UGameplayAbility* OwningAbility);

    virtual void Activate() override;
    virtual void OnDestroy(bool bInOwnerFinished) override;

    UPROPERTY(BlueprintAssignable)
    FJumpAndWaitForLandingDelegate OnComplete;

protected:
    UFUNCTION()
    void OnLanded(const FHitResult& Hit);
};

UABAT_JumpAndWaitForLanding* UABAT_JumpAndWaitForLanding::CreateTask(UGameplayAbility* OwningAbility)
{
    UABAT_JumpAndWaitForLanding* NewTask = NewAbilityTask<UABAT_JumpAndWaitForLanding>(OwningAbility);
    return NewTask;
}

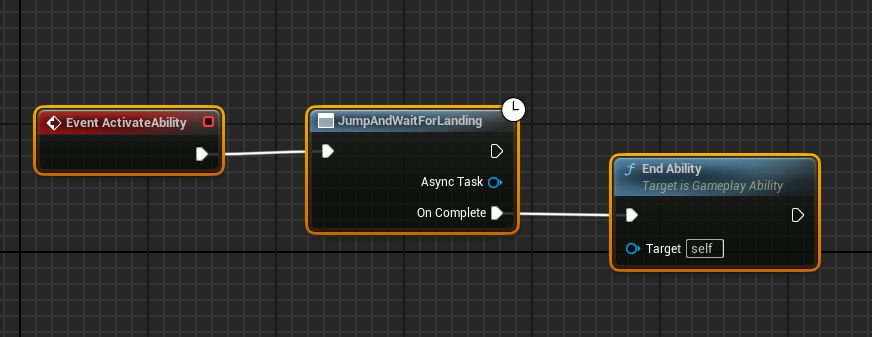

태스크 코드를 위처럼 변경한 후, UABGA_Jump::ActivateAbility 메서드에서 태스크를 생성하여 ReadyForActivation을 호출하던 부분을 주석처리한다. 이후 Jump 어빌리티 블루프린트에서 다음과 같이 바인딩한다.

bp_task

이상하게 블루프린트에서는 ReadyForActivation을 호출하지 않아도 태스크가 정상적으로 동작한다! 아마도 엔진 내부에서 생성만 해도 활성화가 되도록 구현이 된 것 같다.
